機房監控-物聯傳感智能機房解決方案

?

　　一、規劃體系

　　體系選用明晰的分層規劃體系，即前端接入層、中間交流層和用戶拜訪層，具有杰出的敞開性和兼容性，一起也便于拓展和布置維護。

　　機房監控點坐落前端接入層，經過布置網絡視頻編碼器完結機房內視音頻信號、告警信號以及環境變量的接入、處置和上載。

　　中間交流層布置中間事務渠道和網絡錄像存儲單元，完結一切監控點數字監控碼流的會集接入、處置轉發、錄像存儲以及體系控制與辦理，并為運用監控事務的用戶供給一致的登錄與操作渠道。

　　用戶拜訪層表現用戶對整個體系的事務拜訪與控制，主要由電視墻解碼單元和監控客戶端構成。電視墻解碼單元為用戶供給多路監控點圖畫的會集實時顯現。客戶端根據PC，用戶對整個體系監控事務的拜訪和操作都經過客戶端來完結。

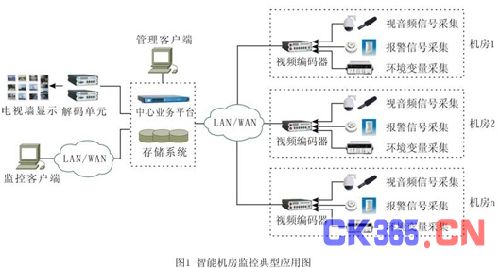

　　二、聯網架構

　　體系根據數字化、網絡化聯網架構，前端編碼設備、電視墻解碼設備、客戶端PC以及錄像存儲單元均經過IP網絡與中間事務渠道互聯，各個構成部分之間傳輸?shù)亩际菙?shù)字化的IP視頻監控碼流。IP網絡自身可所以局域網(LAN)，也可所以根據專線、VPN或Internet構建的廣域網(WAN)。

　　為確保網絡上載輸?shù)谋O(jiān)控作用，體系選用了先進的MPEG-4、H.264視頻編碼技能，既可以在Internet等低帶寬條件下供給明晰流通的圖畫，也可以在LAN等高帶寬條件下供給DVD質量的高明晰圖畫。

　　由于選用數字化、網絡化的聯網架構，經過該體系，用戶可以不受時刻、地址限制對前端機房內的各類監控目標進行實時閱讀和觀看，并憑借中間事務渠道完結跨區域的一致辦理和資源共享。

　　三、運用功用

　　聯系機房監控需要，體系可以供給豐厚的智能化運用功用，包含移動偵測、報警聯動、環境變量收集與智能顯現、散布式錄像存儲、電子地圖智能定位、與已建動力監控體系的兼容以及語音對講等。

　　1、散布式錄像存儲

　　體系經過前端存儲、中間存儲和客戶端存儲等多種方法滿意用戶對機房視音頻信號的錄制與存儲需要。根據錄像存儲單元的網絡化布置，用戶可以完結這些散布式存儲材料的會集查詢、會集調用和一致辦理。

　　前端存儲是在監控點的網絡視頻編碼器中內置硬盤，由編碼器直接完結機房圖畫和聲響的本地錄制和保留。前端存儲一方面可以經過散布式的空間布置來減輕中間存儲帶來的存儲容量及網絡流量壓力，一方面可以防止中間存儲在網絡發作毛病時的錄像丟掉。

　　中間存儲是在中間事務渠道處布置網絡錄像單元，監控點視音頻信號經前端編碼器處置后經過網絡傳送到中間事務渠道，由中間事務渠道將碼流分發給網絡錄像單元進行會集存儲。中間存儲便于會集辦理，一起存儲內容的完整性更簡略確保，不會由于某個前端設備失竊或損壞而致使重要內容的丟掉，并且也有利于一致維護。

　　前端存儲和中間存儲可以組合為一個混合型的存儲網絡，以滿意監控網絡比較復雜、對存儲安全性和牢靠性要求又十分高的運用場合，兼有二者的優勢，一起規避可以存在的危險。

　　客戶端存儲是用戶在經過客戶端軟件實時閱讀監控點圖畫時，可以運用客戶端PC進行圖畫的本地化錄制和存儲，便于隨后的查看和調用。

　　2、移動偵測

　　在非授權人員進入機房或進入機房內某一特定區域時，體系可以經過移動偵測宣布有關報警信息。移動偵測是經過剖析監控點圖畫數據的移動特性，來斷定現場發作行動或現場運動狀況的一種辦法。在機房門口或機房內重要方位設定移動偵測的設防區域，任何人員進入該區域，體系都將主動發作報警信號，并聯系報警聯動進行一系列操作。

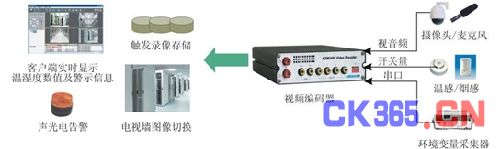

　　3、報警聯動

　　報警聯動是在體系檢測到告警事情后觸發中間事務渠道發作相應的聯動操作，包含主動開啟對指定監控點的實時錄像、將其圖畫主動切換至用戶端顯現、在客戶端和前端發作聲光電警報等。

　　報警聯動的告警輸入源除了可所以上面說到的移動偵測信號外，還可所以各類開關量信號，比方檢測機房溫度是不是過高的溫度傳感器、查看機房濕度是不是過高的濕度傳感器、檢測設備電壓是不是過高的動力傳感器、檢測機房是不是有人破門而入的機械振動傳感器，等等。

　　上面說到的各類開關量信號設備經過并口與視頻編碼器相連，體系撐持多個開關量信號的輸入，并樹立告警設備與監控點攝像機的對應聯系，有關報警設備一旦發作報警，圖畫主動從當時方位定位到開關量地點點，并觸發該點圖畫的錄像存儲。

　　4、環境變量收集與智能顯現

　　除了需要經過簡略的開關量信號檢測來對機房溫度、濕度、電壓等環境與動力參數進行報警聯動處置外，通常機房監控還需要實時監督溫度、濕度、電壓等參數的具體數值。這個功用曾經是經過動力監控體系來完結，而智能化機房監控解決方案集成了動力監控功用，可以在實時閱讀機房監控圖畫的一起觀看溫濕度等信息，并在反常時宣布警示。

　　體系將橫幅顯現加入到視頻中，橫幅可以以多種方法進行翻滾，相似廣告相同實時顯現溫度和濕度數值。當發作溫濕度反常告警時，橫幅顯現立刻在溫濕度值的后邊跟隨相似溫度過高、濕度過高、開關量別名等警示信息，給人感觀的疾速認知。如圖所示。

　　5、與已建動力環境監控體系的兼容

　　根據敞開的規劃，體系也可以與已建的動力環境監控體系(如艾默生動力環境監控體系)兼容，在滿意運用需要的前提下，維護用戶出資。前端編碼器將取得的模擬量和開關量編譯為TCP/IP協議數據包上載至中間事務渠道，并轉發至有關監控客戶端供操作人員查看處置，然后完結將已建體系整合到網絡視頻監控體系中。

　　6、電子地圖智能定位

　　體系撐持電子地圖功用。用戶可以根據機房方位及監控點的散布狀況制造一張矢量電子地圖，然后將相應的地圖文件載入中間事務渠道，即可在客戶端經過運用和操作電子地圖完結監控點的疾速定位和圖畫閱讀。

　　7、語音對講

　　在機房監控點裝備麥克風和音箱，并經過音頻輸入和輸出接口接入視頻編碼器，用戶在監控現場即可與長途的監控客戶端進行雙向語音對講，完結語音通訊功用，既便于長途調度辦理，又節省通訊費用。通訊過程中的音量巨細可調理。為確保雙向?qū)χv時的作用，體系還撐持回聲消除功用。
